302系列,312系列鍍鉻黃銅減壓閥

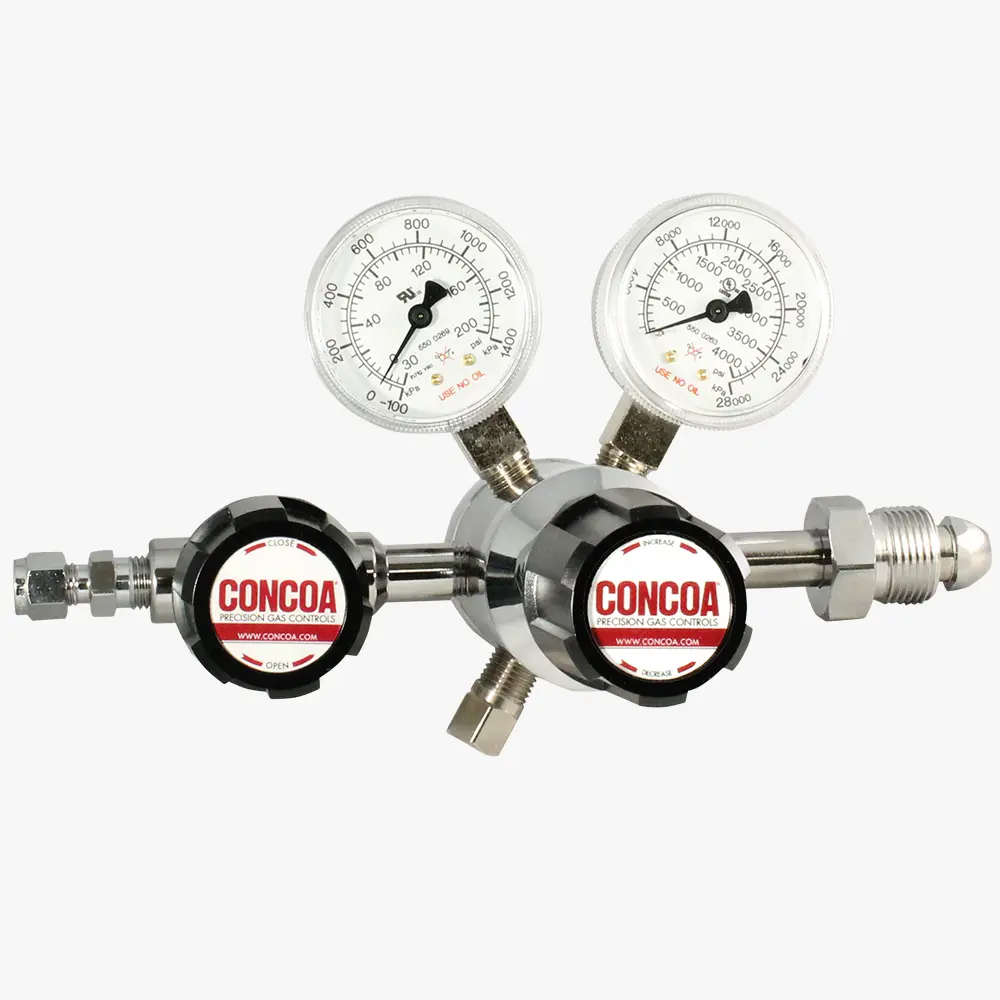

規格：302系列，312系列，圖示型號3123331-01-580
單位：臺
瀏覽次數：6253
性能標簽：
302系列 , 312系列黃銅減壓閥 , 最大入口壓力4500PSIG , 出口壓力范圍0~250或500 PSIG ,Cv=0.1
產品詳細描述
302系列單級調壓閥性能特點
• 用于非腐蝕性高純氣體或液化氣體輸出壓力控制
• 后面板安裝，易于安裝
• 最大入口壓力3000 PSIG，可選4500 PSIG
• 最大出口壓力范圍0~500 PSIG
• 流量系數Cv = 0.1
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-8 scc/sec
• 重量（3022331-580）：1.40kg
312系列兩級調壓閥性能特點
• 用于非腐蝕性高純氣體或液化氣體的初級調壓
• 正面表面安裝，易于安裝
• 最大入口壓力3000 PSIG，可選4500 PSIG
• 最大出口壓力范圍0~250 PSIG
• 流量系數Cv = 0.1
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-8 scc/sec
• 重量（3122331-580）：1.98kg
302、312系列材質
• 壓力表：2”直徑鍍鉻壓力表
• 閥體：鍍鉻黃銅棒料，精密表面拋光
• 閥帽：鍍鉻壓鑄鋅
• 閥座：PTFE，4500PSIG入口時用PCTFE
• 過濾器：10μm熱壓結青銅(312系列二級都有)
• 內部密封：PTFE
302、312系列典型應用
• 氣相液相分析、高純載氣、校準氣體
• 高純氣室加壓、液化烴類或低溫類氣體控制
302系列減壓閥、312系列減壓閥選型信息表
| 302 | A | B | C | D | -CON | 選項 | |
| 312 | 出口壓力 | 出口壓力表 | 入口壓力表 | 出口裝配 | 裝配壓力表 | 入口接頭 | 安裝選項 |
| 系列 | 1: 0-15PSIG(0-1BAR)* | 30"-0-30PSIG/-1-0-2BAR | 0: 無 | 0: 1/4" FNPT | 0:裸閥 | 000: 1/4“FPT | B: 協議報警站，帶壓力開關表 |
| 2: 0-50PSIG(0-3.5BAR) | 30"-0-100PSIG/-1-0-7BAR | 3: 0-4000 PSIG/0-275 BAR | 1: 1/4" MNPT | 1: 標準(PSIG/kPa壓力表) | TF2: 1/8“管 | C: 協議切換站 | |
| 3: 0-100PSIG(0-7BAR) | 30"-0-200PSIG/-1-0-14BAR | 5: 0-1000 PSIG/0-70 BAR | 2: 1/4" 管接頭 | 2: 標準(BAR/PSIG壓力表) | TF4: 1/4“管 | D: 深度吹掃* | |
| 4: 0-250PSIG(0-17BAR) | 0-400PSIG/0-27BAR | 6: 0-300 PSIG/ 0-21 BAR |
3: 隔膜閥1/4"管接頭 | TF6: 3/8“管 | E: 協議報警站，帶本安傳感器，用于危險環境 | ||
| 5: 0-500PSIG(0-34BAR) | 0-1000PSIG/0-70BAR | 7: 0-400 PSIG/ 0-27 BAR |
4: 隔膜閥1/4" MNPT | M06: 6 mm管 | H: 協議切換站，帶壓力開關表 | ||
| 7: 0-150PSIG(0-10BAR) | 30"-0-200PSIG/-1-0-14BAR | 8: 0-6000 PSIG/ 0-415 BAR* |
5: 針閥1/4" MNPT | CGA DIN 477 | J: 協議報警站，帶一般傳感器，用于非危險環境 | ||
| *不適合最大入口壓力4500PSIG | G: 0-4000 PSIG/ 0-275 BAR† |
6: 1/8"管接頭 | BS 341 | K: 協議切換報警站，帶一般傳感器，用于非危險環境 | |||
| 312系列沒有選項5 | *最大入口壓力4500PSIG | 7: 3/8" 管接頭 | 及其它可用接頭 | M: 協議站 | |||
| 帶PCTFE閥座CAPSULE®. | 8: 隔膜閥1/8"管接頭 | Q: 協議吹掃站 | |||||
| †最大入口壓力3500PSIG | 9: 隔膜閥1/4" FNPT | T: 三通吹掃 | |||||
| 帶PCTFE閥座CAPSULE®. | A: 3/8"BSP右手側接頭 | X: 協議切換報警站，帶本安傳感器，用于危險環境 | |||||
| B: 隔膜閥3/8"接頭 | *不適合最大入口壓力4500PSIG | ||||||
| C: 3/8" BSP左手側接頭 | |||||||
| D: 6mm黃銅寶塔接頭 | |||||||
| (不適合A=4或5) | |||||||
| G: 1/8"不銹鋼管接頭 | |||||||
| H: 1/4"不銹鋼管接頭 | |||||||
| M: 6mm管接頭 | |||||||
| S: 隔膜閥6mm管接頭 | |||||||
302系列、312系列、322系列、332系列減壓閥的不同點：
- 302系列為單級減壓閥，312系列為二級減壓閥；322系列為單級減壓閥，332系列為二級減壓閥
- 302、312系列的閥體為鍍鉻黃銅；322、332系列的閥體為316L不銹鋼；
- 302、312系列適合非腐蝕性氣體、高純氣體或液化氣體；322系列適合超高純和輕型反應性氣體，但不適合有毒氣體和腐蝕性高的氣體；332系列適合超高純和輕型反應性氣體，但也不適合有毒和高腐蝕性氣體
本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
