405、435系列通用黃銅減壓閥, 用于超高純惰性氣體

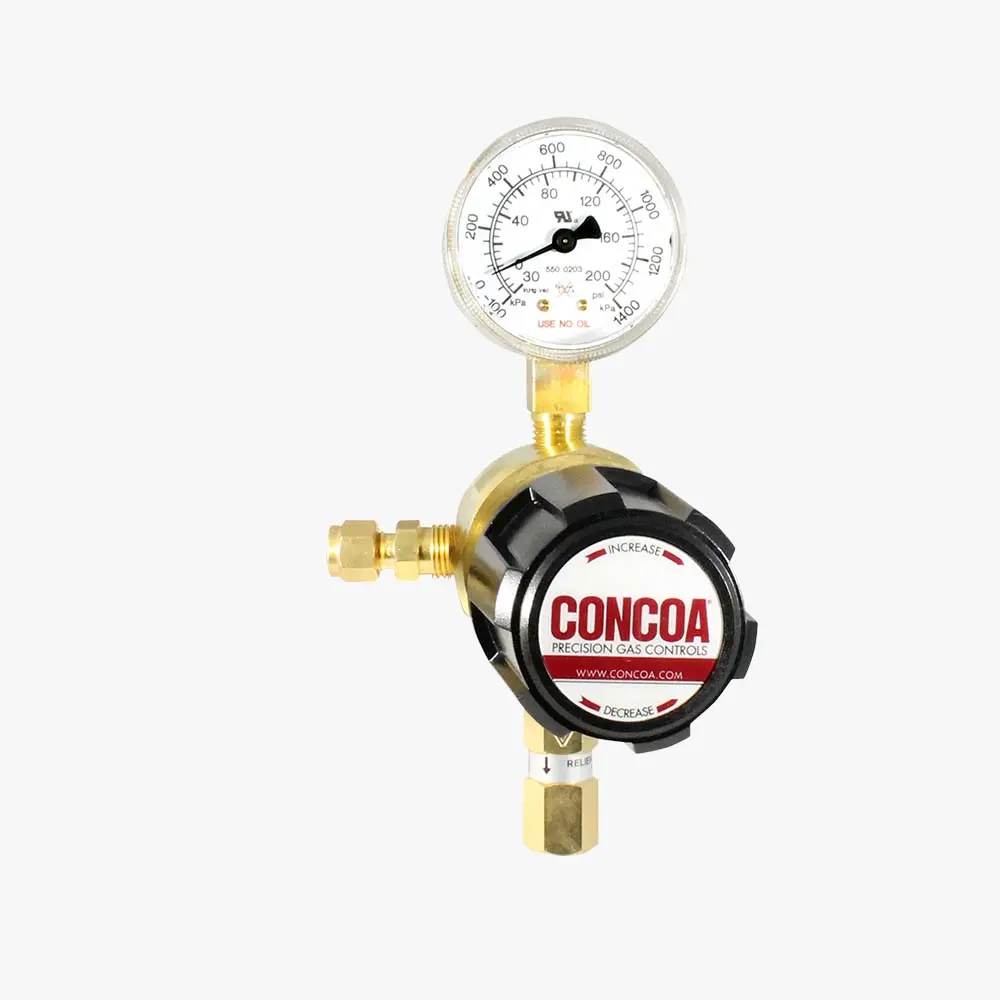

規格：405系列，435系列, 圖示型號4353021-01-000
單位：臺
瀏覽次數：4188
性能標簽：
405、435系列通用黃銅減壓閥，最大入口壓力3000 PSIG，出口壓力0~ 500 PSIG，Cv=0.1或0.2, 用于超高純惰性氣體
產品詳細描述
405系列單級調壓閥性能特點
• 用于非腐蝕高純氣體或液化氣體的二級調壓
• 前后表面安裝，適合多種配置
• 最大入口壓力3000 PSIG
• 最大出口壓力范圍0~500 PSIG
• 流量系數Cv = 0.1(出口壓力<50PSIG)，Cv = 0.2(出口壓力>50PSIG)
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-9scc/sec
• 重量（405-2021-TF4）：1.23kg
435系列單級(背入式)調壓閥性能特點
• 用于非腐蝕性高純、大宗或液化氣體的二級調壓
• 前后表面安裝，適合多種配置
• 最大入口壓力3000 PSIG
• 最大出口壓力范圍0~500 PSIG
• 流量系數Cv = 0.1(出口壓力<50PSIG)，Cv = 0.2(出口壓力>50PSIG)
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-9scc/sec
• 重量（435-2021-TF4）：1.22kg
405、435系列材質
• 壓力表：2”直徑黃銅壓力表
• 閥體、閥帽：黃銅棒料，精密表面拋光
• 閥座：PTFE
• 過濾器：10μm熱壓結青銅（二級都有）
• 內部密封：PTFE
405、435系列典型應用
• 氣相液相分析、高純載氣、校準氣體、大宗氣體
• 高純氣室加壓、液化烴類或低溫類氣體控制
選型信息表
| 405 | A | B | C | D | - 入口 | 選項 |
| 435 | 出口壓力 出口壓力表 | 入口 壓力表 |
出口組件 | 裝配/壓力表 | 入口接頭 | 安裝選項 |
| 系列 | 1: 0~15 30"~0~30 PSIG | 0: 無 | 0: ¼” FNPT接頭 | 0: 裸閥體 | 000: ¼” FNPT | D:深度吹掃* |
| 2: 0~50 30"~0~100 PSIG | 1: ¼” MNPT | 1: 標準裝配 | TF2: ⅛” 管 | M:定制工作臺 | ||
| 3: 0~100 30"~0~200 PSIG | 2: ¼”卡套 | (PSIG/kPa壓力表) | TF4: ¼” 管 | Q:定制吹掃臺* | ||
| 4: 0~250 0~400 PSIG | 3: 隔膜閥¼”卡套 | 2: 標準裝配 | TF6: ⅜” 管 | *不能用于4500PSIG入口 | ||
| 5: 0~500** 0~1000 PSIG | 4: 隔膜閥¼” MNPT | (bar/PSIG壓力表) | M06: 6mm管 | |||
| 7: 0~150 30"~0~200 PSIG | 5: 針閥 ¼” MNPT | 4: 無塵室裝配 | ||||
| 6: ⅛”卡套 | (PSIG/kPa壓力表) | |||||
| **標準組件不包括安全閥 | 7: ⅜”卡套 | 5: 無塵室裝配 | ||||
| 8: 隔膜閥⅛”卡套 | (bar/PSIG壓力表) | |||||
| 9: 隔膜閥¼” FNPT | 6: 鏡像 PSI/KPA | |||||
| A: ⅜” BSP右旋接頭 | 壓力表 | |||||
| B: 隔膜閥⅜”卡套 | 7: 鏡像BAR/PSIG | |||||
| C: ⅜” BSP左側接頭 | 壓力表 | |||||
| D: 6mm黃銅軟管倒鉤 | 435系列無6、7選項 | 435系列 無 安裝選項 | ||||
| (A=4或5時不適用) | ||||||
| G: ⅛” 不銹鋼卡套 | ||||||
| H: ¼” 不銹鋼卡套 | ||||||
| M: 6mm卡套 | ||||||
| S: 隔膜閥6mm卡套 |
本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
