    2. 現在位置: 首頁>產品中心德國DIAS紅外測溫儀 > 44系列、47系列紅外測溫儀 > DG47N可聯網用短波紅外測溫儀, 250-2000°C

      DG47N可聯網用短波紅外測溫儀, 250-2000°C

      規格:DG47N可聯網用短波紅外測溫儀, 250-2000°C

      單位:

      瀏覽次數:1287

      性能標簽:

      DG47N可聯網用短波紅外測溫儀, 250-2000°C, 最小可測光斑Φ1.2mm , LED燈瞄準, 激光瞄準燈



      產品詳細描述



      可聯網的短波紅外測溫儀DG47N系列

      帶以太網通信接口

      內置網絡服務器

      網絡上設置和調節紅外測溫儀參數

      數據通信協議Modbus-TCP


      • 數字式紅外測溫儀DG47N,測溫范圍:250-2000°C(分段)
      • 多種光學系數;
      • 固定焦距或可變焦距,最小可測光斑Φ1.2mm
      • 通信接口:100MB以太網通信;Modbus-TCP,用于總線系統集成
      • 內置LED瞄準燈或激光瞄準燈,可以精確地瞄準被測物體。
      • 最大值存儲
      • 不銹鋼外殼
      • 最快響應時間為5ms(t95),可用于快速運動的物體或過程測溫。

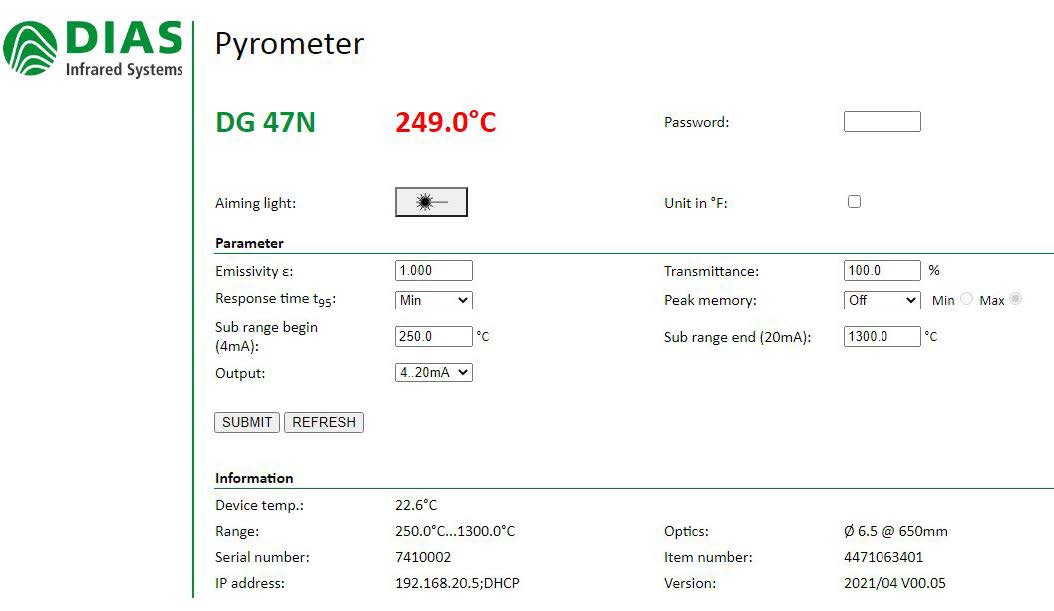

      網絡服務器上調整參數

      DG47N網絡服務器上調整參數



      技術數據



      技術數據

      型號

      DG47N

      測溫范圍

      (距離系數)

      250~1300°C  (100:1)

      250~2000°C  (200:1)

      350~1800°C  (200:1)

      子測溫范圍

      在測溫范圍內可調最小跨度50°C

      光譜范圍

      1.5~1.8µm



      光學系數

      四種固定光學系數 (210, 290, 6504000)或可變焦距,帶石英玻璃保護窗口

      測量誤差

      0.5%測量值+1K (Tamb=23°C, ε=1, t95=1s)

      重復精度

      0.1%測量值+0.5K (Tamb=23°C, ε=1, t95=1s)

      NETD1

      0.1K (Tamb=23°C, ε=1, t95=1s)

      響應時間(t95)

      5ms,可調,可達100s

      發射率

      0.05~1.00, 可調

      存儲方式

      最大值存儲可通過通信接口調整

      輸出信號

      0/4~20 mA, 通過軟件調整,線性溫度 最大負荷: 500 Ω

      通信接口

      100MB以太網通信,網絡服務器, 數據通信協議Modbus-TCP

      瞄準

      內置綠色LED瞄準燈或紅色激光瞄準燈

      軟件

      Windows®PYROSOFT Spot

      可調參數

      發射率響應時間溫度單位°C°F 存儲方式子測溫范圍, 模擬輸出方式, 可通過網絡服務器或數據通信Modbus-TCP及軟件調整

      供電電源

      24 VDC ± 25%

      功耗

      最大1.5 W

      運行溫度

      0~70°C

      存儲溫度

      –20~70°C

      重量

       455 g

      尺寸

      螺紋M40x1.5, 長度 125mm

      外殼

      不銹鋼,帶插座和保護窗口

      防護等級

      IP 65 (DIN 40 050)

      CE認證

      遵守EU規則(EN 50 011)

      供貨范圍

      DG47N, 操作手冊,檢測單, Windows®PYROSOFT Spot

      (無連接電纜、無以太網電纜請單獨訂貨)





      機械附件、電氣附件、光學附件

      連接電纜12

      長度: 2m, 5m, 10m, 15m, 20m, 25 m  30 m

      通信接口

      100MB以太網電纜,Modbus-TCP

      供電電源

      24 VDC, 0.6 A

      安裝支架

      固定式或可調式

      空氣吹掃器

      不銹鋼,空氣壓力 0.1~0.5bar,無油

      水冷套

      帶集成空氣吹掃器和安裝支架

      真空法蘭

      KF16,帶石英玻璃窗口

      保護窗口

      石英玻璃或藍寶石玻璃



      光學系數210、290、650、4000和可變焦距



      光學系數210  (聚焦點在a=210mm測量距離)

      測量距離a(mm)

      0

      100

      210

      300

      400

      500

      600

      測量光斑直徑M(mm)



      DG47N(250~1300°C)

      12.5

      7.5

      2

      8.2

      15.1

      22

      28.9

      DG47N(250~2000°C)

      12.5

      7.5

      2

      8.2

      15.1

      22

      28.9

      DG47N(350~1800°C)

      12.5

      7.1

      1.2

      7.1

      13.6

      20.1

      26.6

      光學系數290  (聚焦點在a=290mm測量距離)

      測量距離a(mm)

      0

      100

      200

      290

      400

      500

      600

      測量光斑直徑M(mm)



      DG47N(250~1300°C)

      11.8

      8.8

      5.7

      3

      8.6

      13.7

      18.8

      DG47N(250~2000°C)

      11.8

      8.8

      5.7

      3

      8.6

      13.7

      18.8

      DG47N(350~1800°C)

      11.8

      8.2

      4.7

      1.5

      6.5

      11.1

      15.7

      光學系數650  (聚焦點在a=650mm測量距離)

      測量距離a(mm)

      0

      200

      400

      650

      800

      1000

      1200

      測量光斑直徑M(mm)



      DG47N(250~1300°C)

      10.8

      9.5

      8.2

      6.5

      10.5

      15.8

      21.1

      DG47N(250~2000°C)

      10.8

      9.5

      8.2

      6.5

      10.5

      15.8

      21.1

      DG47N(350~1800°C)

      10.8

      8.3

      6.3

      3.5

      6.8

      11.2

      15.6

      光學系數4000  (聚焦點在a=4000mm測量距離)

      測量距離a(mm)

      0

      400

      800

      1600

      2400

      3200

      4000

      測量光斑直徑M(mm)



      DG47N(250~1300°C)

      10.4

      13.4

      16.3

      22.2

      28.2

      34.1

      40

      DG47N(250~2000°C)

      10.4

      13.4

      16.3

      22.2

      28.2

      34.1

      40

      DG47N(350~1800°C)

      10.4

      11.4

      12.3

      14.2

      16.2

      18.1

      20

      可變焦距

      測量距離a(mm)

      0

      300

      400

      500

      600

      700

      800

      測量光斑直徑M(mm)



      DG47N(250~1300°C)

      10

      3

      4

      5.2

      6.5

      7.5

      8.6

      DG47N(250~2000°C)

      10

      3

      4

      5.2

      6.5

      7.5

      8.6

      DG47N(350~1800°C)

      10

      1.5

      2.1

      2.6

      3.5

      4.5

      5.5



      德國DIAS紅外DG系列紅外測溫儀對比一覽表

      集成式紅外測溫儀

      1、方形、響應時間短(2ms)、就地顯示器、多種瞄準方式的單色紅外測溫儀DG10N(200~2500°C,分段)

      2、形、響應時間短(2ms)、電動調焦、就地顯示器、多種瞄準方式的單色紅外測溫儀DG55N(200~2500°C,分段)

      3、圓形、響應時間短(2ms)、就地顯示器、多種瞄準方式的單色紅外測溫儀DG56N(200~2500°C,分段)

      4、圓形、響應時間2ms、無就地顯示器、激光或視頻瞄準、單色紅外測溫儀DG54N(200~2500°C,分段)

      5、圓形、響應時間5ms、無就地顯示、LED或激光瞄準、單色紅外測溫儀DG44N(250~2500°C,分段)

      6、圓形、響應時間5ms、無就地顯示、LED或激光瞄準、單色紅外測溫儀DG47N(250~2500°C,分段)

      7、圓形、響應時間10ms、無就地顯示、LED或激光瞄準、二線制、單色紅外測溫儀DG40N(250~3000°C,分段)

      8、低價格、圓形、響應時間10ms、無就地顯示、激光瞄準、二線制、單色紅外測溫儀DG42N(250~1800°C,分段)

      9、小探頭、響應時間10ms、有就地顯示、無瞄準、四線制、單色紅外測溫儀DG4N(600~2500°C,分段)

      光纖式紅外測溫儀

      1、2ms響應時間、四線制、光纖單色紅外測溫儀DGF11N(250~2500°C,分段)

      2、10ms響應時間、二線制、低價格、光纖單色紅外測溫儀DGF40N(250~2500°C,分段)

      3、5ms響應時間、四線制、低價格、光纖單色紅外測溫儀DGF44N(250~2500°C,分段)

      4、5ms響應時間、四線制、低價、帶聯網的光纖單色紅外測溫儀DGF47N(250~2500°C,分段)

      便攜式紅外測溫儀

             手持式、可視圖像瞄準的紅外測溫儀DG80NV(200~2000°C,分段)

      紅外傳遞源

           紅外測溫儀、紅外熱像儀標定用的傳遞源DG10Ncal(300~1800°C)
