213系列微壓減壓器，微小出口壓力0~2PSIG或0~5PSIG

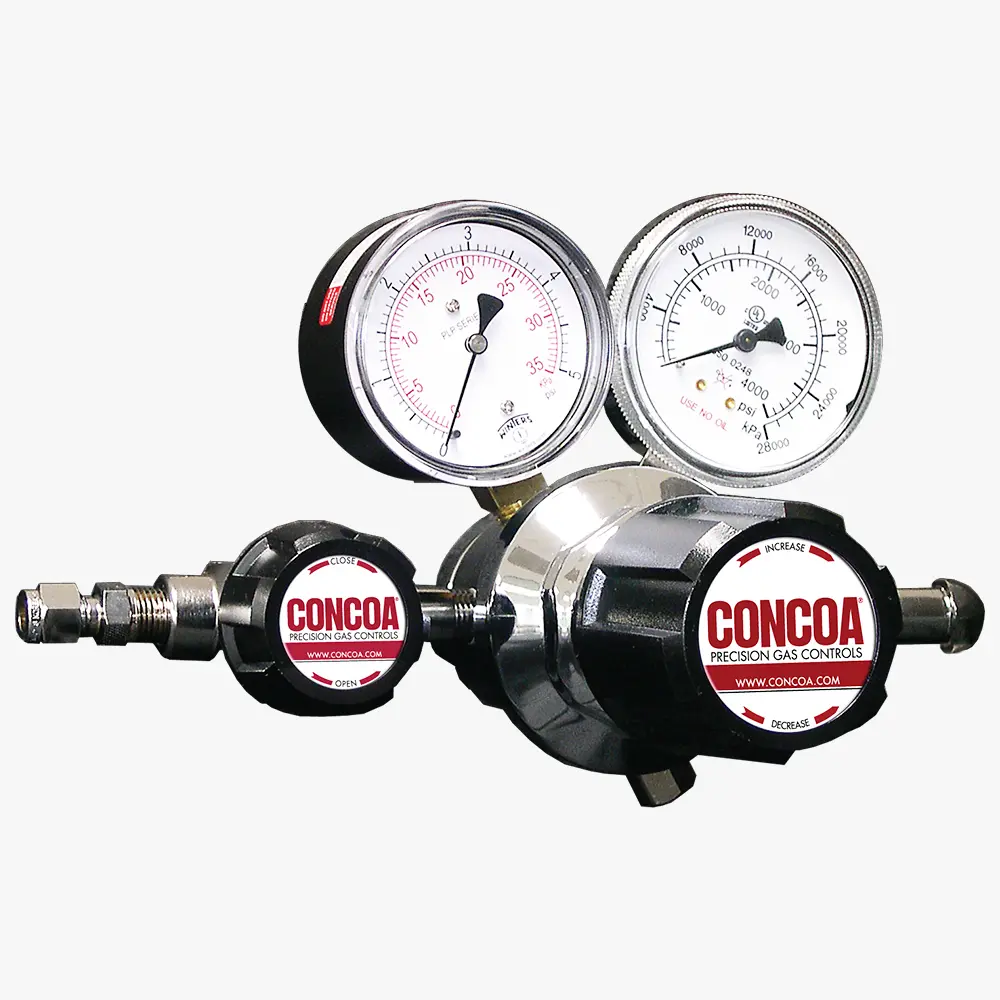

規格：213系列微壓調壓閥, 圖示型號2131331-01-580
單位：
瀏覽次數：4347
性能標簽：
213系列微壓減壓器 , 213微壓調壓閥, 出口壓力很微小 , 0~2PSIG, 或0~5PSIG
產品詳細描述
微壓減壓閥，微壓減壓器，微壓調壓閥
微小出口壓力用
- 二級減壓閥、很小的輸出壓力( 0~5 PSIG, 0~10 PSIG)
- 鍍鉻鑄銅閥體
- 316L 不銹鋼膜片
- 5口配置
213系列調壓閥為需要恒定低壓控制的非腐蝕性、液化或高純度惰性氣體應用(最高4.5級)提供初級壓力控制。兩級調壓可最大限度地減少因入口壓力變化（如供應氣瓶耗盡）引起的任何壓力變化，使得213系列減壓閥能夠提供恒定的輸送壓力。CONCOA的213系列調壓閥的輸送壓力低至0.1 PSIG（7 mbar），可以低至0.05 PSIG（4 mbar）的增量進行調節，滿足任何高純度應用，大氣輸送壓力要求低于5 PSIG（350 mBAR）。
213系列減壓器輸送非腐蝕性、高純或液化氣體 (可達 4.5級)，在供氣壓力變化時，保證出口壓力即使很低也會維持穩定。出口壓力最小可達0.1 PSIG，調節的壓力增量為0.05 ~ 0.1 psig，有2個出口壓力范圍。
213系列減壓器可用于壓力低于5PSIG的高純應用。
特征
- 微調螺紋可實現精確的壓力調節
- 316L不銹鋼膜片防止內側擴散
- CAPSULE®閥座設計在兩級都具有完整的360°過濾功能
- 標準安全閥保護膜片和壓力表
- 光譜氦氣泄漏檢查驗證泄漏完整性
材料
- 最大入口壓力（裸閥）：3000PSIG(210BAR）；4500PSIG(310BAR)可選
- 主閥：鍍鉻鍛造黃銅
- 閥帽：鍍鉻，壓鑄鋅
- 過濾器：10微米燒結青銅
- 膜片：316L不銹鋼
- 內部密封：PTFE
- 溫度范圍：-40~140°F（-40~60°C）
- Cv:0.02
- 氦氣泄漏完整性：1 x 10-8scc/sec
- 壓力表：直徑為2-1/2“(63mm)的鋼材，帶黃銅連接(出口)和直徑為2 -1/2"(68mm)的鍍層外殼（入口）
- 閥座：PCTFE（第一級）；PTFE（第二級）
- 接口（裸閥）：1/4"FNPT
- 符合性：清潔度達到或超過CGA G-4.1；2014/68/EU版；ANSI/ASME B40.1；CRN OH5216
訂貨信息
| 213 | A | B | C | D | - 入口 | 選項 |
| 系列 | 出口壓力 出口壓力表 | 入口壓力表 | 出口組件 | 裝配/壓力表 | 入口接頭 | 安裝選項 |
| 1: 0-2 PSIG(0-140mbar) 0-5 PSIG(0-350 mbar) | 0: 無 | 0: ¼” FNPT接口 | 0: 裸閥體 | 000: 1/4” FPT | B: 協議報警站，帶壓力開關表 | |
| 2: 0-5 PSIG(0-350mbar) 0-10 PSIG(0-700 mbar) | 3: 0~4000PSIG/ | 1: 1/4" MPT | 1: 標準裝配 | TF2: 1/8” 管接頭 | C: 協議切換站 | |
| 0-275bar | 2: 1/4" 管接頭 | (PSIG/kPa 壓力表) | TF4: 1/4” 管接頭 | E: 協議報警站，帶本安傳感器，用于危險環境 | ||
| 5: 0~1000PSIG/ | 3: 隔膜閥 1/4" 管接頭 | TF6: 3/8"管 | H: 協議切換站，帶壓力開關表 | |||
| 0-70bar | 4: 隔膜閥 1/4" MPT | M06: 6mm管 | J: 協議報警站，帶一般傳感器，用于非危險環境 | |||
| 6: 0~400PSIG/ | 5: 針閥 1/4" MPT | K: 協議切換報警站，帶一般傳感器，用于非危險環境 | ||||
| 0-27bar | 6: 1/8" 管接頭 | CGA DIN 477 | M: 協議站 | |||
| 8: 0-6000 PSIG/* | 7: 3/8" 管接頭 | BS 341 其它 | Q: 協議吹掃站 | |||
| 0-415bar | 8: 隔膜閥 1/8" 管接頭 | 接頭按要求定制 | T: 三通吹掃 | |||
| 9: 0-600 PSIG/ | 9: 隔膜閥 1/4” FPT | X: 協議切換報警站，帶本安傳感器，用于危險環境 | ||||
| 0-42bar | A: 3/8” BSP RH接頭 | |||||
| *最大入口壓力 | B: 隔膜閥 3/8" 管接頭 | |||||
| 4500PSIG (310 BAR) | C: 3/8” BSP LG街頭 | |||||
| 帶PCTFE閥座的 | D: 6mm黃銅 hose barb | |||||
| Capsule® | (如 A=4 或 5時不適用) | |||||
| H: 1/4” 不銹鋼 管接頭 | ||||||
| M: 6mm 管接頭 | ||||||
| G: 1/8” 不銹鋼 管接頭 | ||||||
| S: 隔膜閥 6mm 管接頭 |
