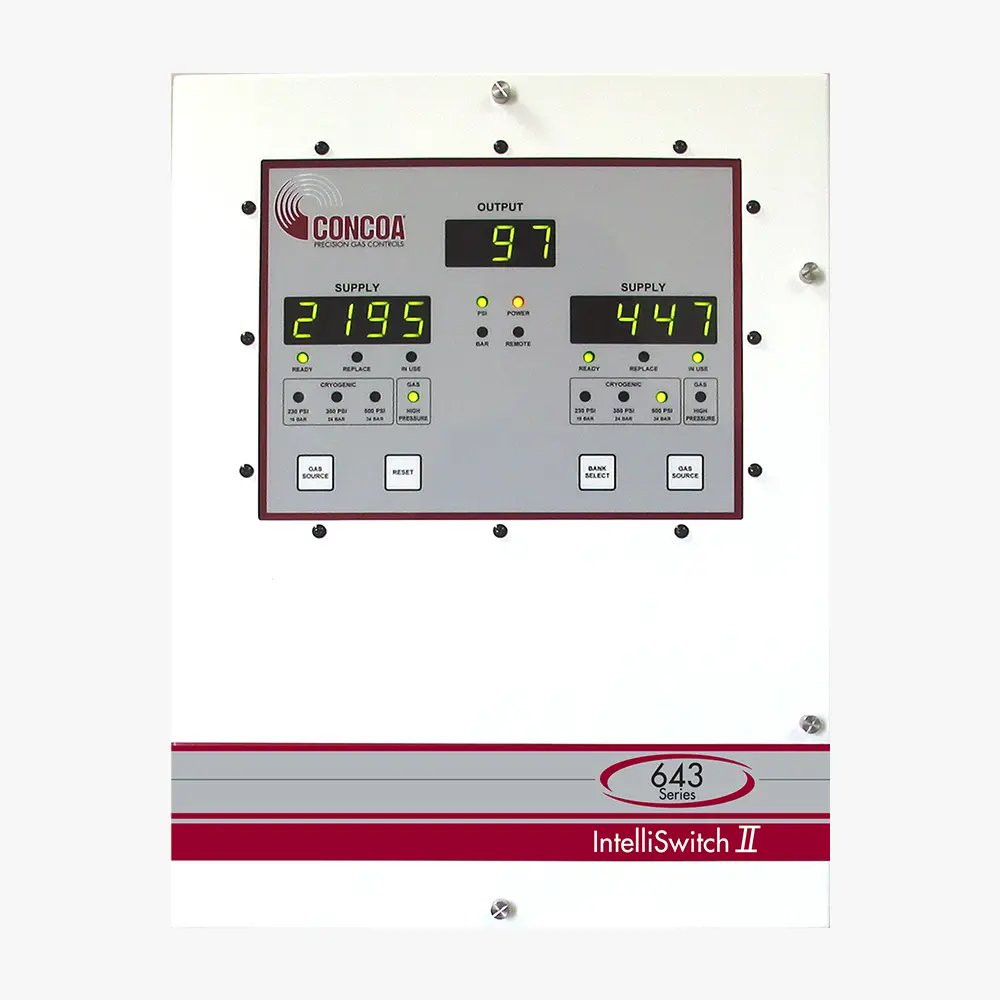

643系列IntelliSwitch II™集成氣體管理系統解決方案
規格：643系列IntelliSwitch II™集成式氣體管理系統解決方案
單位：
瀏覽次數：4194
性能標簽：
美國CONCOA，643系列IntelliSwitch II™集成氣體管理系統解決方案，全自動切換系統，I-LINK™通信，最大入口3000PSIG，Cv=1，適用于激光輔助氣體系統
產品詳細描述
• 全自動切換系統 基于網絡的IntelliSwitch II™氣體切換系統，為CONCOA集成式氣體管理系統解決方案。Intelliswitch II™ 提供來自液態氣罐或高壓氣源的連續壓和流量控制，可以通過簡單的按鈕選擇或通過CONCOA的 專利I-LINK™通信遠程選擇。內置軟件可以激活遠程診斷和實時過程控制。CONCOA久經考驗的軟件邏輯可以通過減少液態氣罐的排氣損失和過多的殘留物，降低每年的耗氣量，從而該系統Intelliswitch II是過程和金屬加工行業氣體控制的最佳選擇。
• I-LINK™通信
• NEMA-4外殼
高級性能
• 集成式網絡服務器，可激活遠程存取
• 集成式以太網連接，無縫網絡集成
• 集成式電子郵件提醒，24/7小時系統監控
• 低損耗技術，減少殘留物
• 電子節氣裝置，減少液態氣罐排氣損失
• NEMA-4控制柜，安裝簡單
• 內部平衡主桿管道調壓閥，確保全局過程控制
應用
• 鋼鐵行業：氬氣, 氮氣,與氧氣
• 金屬加工：氬氣, CO2, 氮氣, 和氧氣
• 化工和煉油：氮氣與氧氣
• 國防與航空：氬氣, CO2, 氮氣, 或氦氣
材料
調壓閥與閥閥體：黃銅棒
閥座：Neoprene與Viton®
密封：PTFE與Viton®
NEMA 4外殼：粉末涂層鋼
性能指標
• 過濾器：40微米
• 最大入口壓力：3,000 PSI (210 BAR)
• 溫度范圍：0-140 °F
• 機械接頭：½” FNPT入口和出口，⅛” FNPT (外部先導入口 )
• 通信：雙通道常開/常閉輸出繼電器報警觸點，RS-232或RS-485輸出，以太網輸出
• 重量：67 Lbs.
• 流量系數：Cv = 1.0
• 供電要求：可選 110或220 VAC
訂貨選型
643系列
出口壓力
入口連接
切換壓力設置
裝備
入口連接2
左側氣罐氣站數
入口連接3
右側氣罐氣站數
3: 100 PSI/帶
網絡服務器0: 無入口連接
0: 出廠設定值
6: 3000 PSI
入口/120 VAC0: ½” FPT接口*
0: 無豬尾管
0: ½” FPT接口*
0: 無豬尾管
4: 150 PSI/帶
網絡服務器1: CGA 580惰性氣體
1: 100 PSI
7: 3000 PSI
入口/240 VAC2: 單個 72”豬尾管†
1: 1個站
2: 單個72”豬尾管†
1: 1個站
5: 200 PSI/帶
網絡服務器2: CGA 320 CO2
2: 150 PSI
3: 主閥帶72” 豬尾管†
2: 2個站
3: 主閥帶單個72” 豬尾管†
2: 2個站
3: CGA 540氧氣
3: 200 PSI
4. 微型匯流排 帶72”豬尾管†
3: 3個站
4. 微型匯流排 帶72”豬尾管†
3: 3個站
4: CGA 346空氣
4: 250 PSI
5: 主閥帶微型匯流排和72”豬尾管†
4: 4個站
5: 主閥帶微型匯流排和72”豬尾管†
4: 4個站
5: CGA 590 工業用氣
5: 300 PSI
6: 628 匯流排 帶36”豬尾管†
5: 5個站
6: 628匯流排 帶36”豬尾管†
5: 5個站
6: DIN 6 惰性氣體, 氦氣和CO2
6: 350 PSI
6: 6個站
6: 6個站
7: DIN 9氧氣
7: 400 PSI
7: 7個站
僅對H=0可用
7: 7個站
8: DIN 10氮氣
8: 425 PSI
* 僅對 F=0可用
8: 8個站
8: 8個站
9: BS 3 (Air, 氬氣, 氦氣, 氖氣, 氧氣, 氙氣)
† PTFE芯豬尾管
A: BS 8 CO2
† PTFE芯豬尾管
C: TH0 – 無系纜豬尾管入口連接
選項
選項
訂貨號
描述
ADI 9501
9906-9501
3000 PSI IntelliSwitch 安裝手冊
本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
