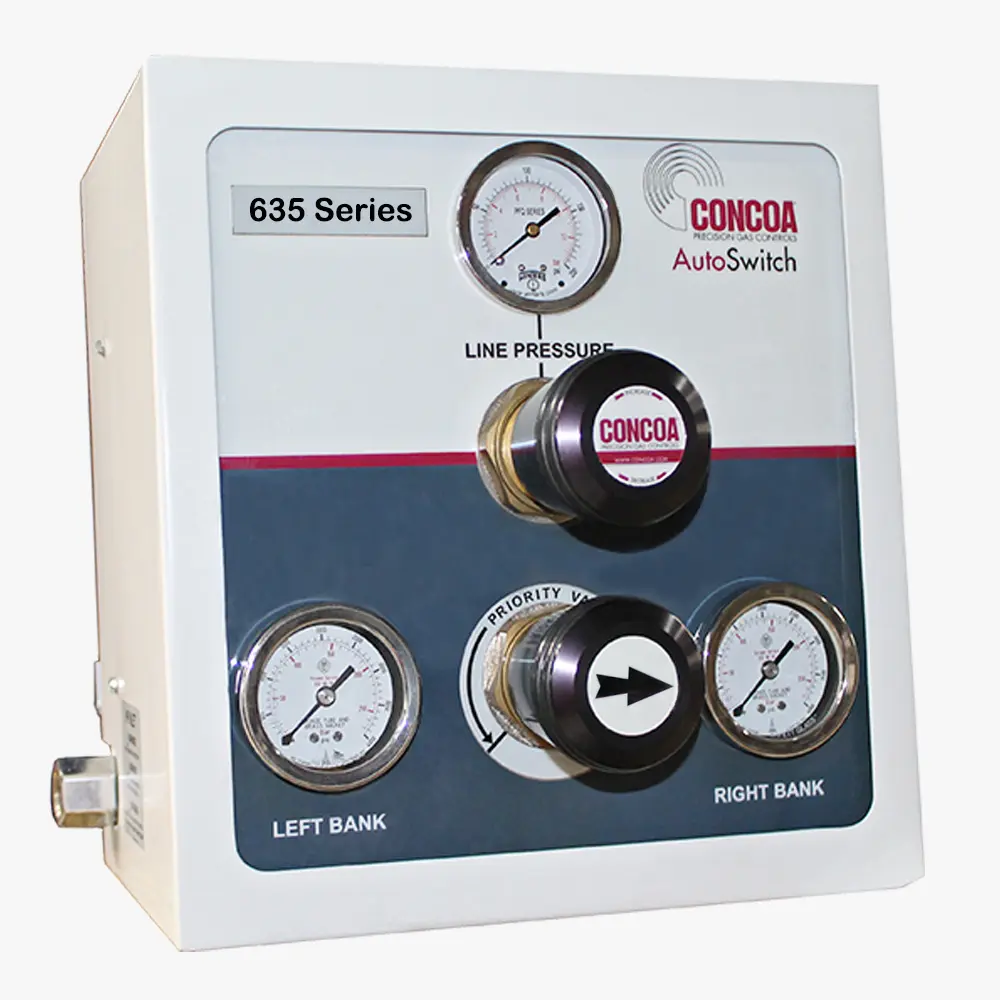

635系列AutoSwitch HF差壓切換系統
規格：635系列, 圖示型號6353000-01-580
單位：臺
瀏覽次數：3930
性能標簽：
635系列AutoSwitch HF差壓切換系統, 用于高流量工業氣體應用的黃銅內部封閉式切換裝置
產品詳細描述
635系列差壓切換系統確保從初級和儲備氣罐不間斷供應過程氣體。超高流量系統保證通過內置管道調壓閥的恒定出口壓力。635系列的½” FNPT接口確保最大流量能力。非電動設計使得 635系列稱為工業應用的良好選擇。
高級特征
- 高壓氣瓶初級和儲備
- 平衡主閥，高流量能力
- 內置管道調壓閥，在更換氣源時穩定管道壓力
- 可變管道壓力，管道壓力現場可變
- 易于使用的壓力順序控制閥，一個按鈕切換氣瓶使用優先級
- 集成式匯流排系統，安裝方便
應用
- 陶瓷上光：不間斷供應氫氣
- 退火：大流量供應氮氣, 氫氣和混合氣體
- 燃氣：安全供應用于切割、焊接或符合OSHA規則的匯流排系統的焊接
材料
- 壓力順序控制閥與管道調壓閥：黃銅棒料
- 膜片：玻纖增強型Neoprene
- 箱體：丙烯酸粉末涂層鋼材
- 管接頭和接口：316 不銹鋼, 黃銅,與銅
- 內部密封：PTFE ®
- 閥座：Neoprene, PTFE ® 與Viton®
- 壓力表和壓力開關：黃銅, 青銅與不銹鋼
- 止回閥：黃銅, Viton®密封
技術指標
- 最大入口壓力：3000 PSIG (210 BAR)
- 溫度范圍：-40 ~ 140°F (-40 ~ 60°C)
- 最大流量：6000 SCFH (2830LPM)
- 入口接頭 (箱體)：½” FPT
- 出口接頭：½” FPT
- 重量：54 lbs. (25 kg)
選型表
| 系列 | A | B | C | D | E | F |
| 636 | 出口壓力 | 匯流排型式 | 豬尾管型式 | 站數/側 | 豬尾管接頭 | 選項 |
| 635 | 1: 0-15 PSIG | 1：標準長度(站間12”) | 2: 24” 硬銅 | 0: 無 | 請制定可用的入口接頭 | H: 120V加熱器 |
| 2: 0-40 PSIG | 帶1個氣瓶/站 | 3: 72” 柔性不銹鋼鎧裝外殼, 不銹鋼芯 | 1: 1個站 | PTFE內襯豬尾管, 用于氧氣 | C:外來入口CO2,惰性氣體 | |
| 3: 0-120 PSIG | 3：標準長度(站間12”) | 4: 24” 柔性不銹鋼鋼帶,PTFE®內襯 | 2: 2個站 | 含累積器延長段 | R: 外來入口,氬氣,氫氣,氧氣及其混合氣 | |
| 帶2個氣瓶/站 | 5: 36” 柔性不銹鋼鎧裝外殼，不銹鋼芯 | 3: 3個站 | 防止絕熱壓縮 | |||
| 4：緊湊長度(站間6”) | 6: 36” 柔性不銹鋼鋼帶,PTFE®內襯 | 4: 4個站 | 引起的著火. | |||
| 帶1個氣瓶/站 | 7: 24” 柔性不銹鋼鎧裝外殼，不銹鋼芯 | 5: 5個站 | ||||
| 6：緊湊長度(站間6”) | 9: 72” 柔性不銹鋼鋼帶,PTFE®內襯 | 6: 6個站 | 不適用于氦氣或氫氣 | |||
| 帶2個氣瓶/站 | 7: 7個站 | 本安柵 含CGA 350 | ||||
| 8: 8個站 | ||||||
| 9: 9個站 |
其它選項
| 選項 | 訂貨號 | 描述 |
| 匯流排地面臺架 | 830-7437 | 支持2個標準長度(12”)的擴展匯流排連貫安裝 |
| AutoSwitch地面臺架 | 830-7439 | 支撐AutoSwitch 箱體 |
