483、484、485、486系列高流量減壓閥
規格：483、484、485、486系列, 圖示型號4832001-01-000
單位：臺
瀏覽次數：4778
性能標簽：
483、484、485、486系列高流量減壓閥，最大入口壓力3000PSIG，最大出口壓力0~250PSIG ，Cv=1.0, 高流量系列
產品詳細描述
483系列、484系列、485系列、486系列性能特點
• 該4個系列用于大流量吹掃、半導體制造、主閥盤、管路調節等
• 黃銅或不銹鋼棒料閥體，精密表面拋光
• 背部表面安裝，適合多種配置
• 3000PSIG額定入口壓力安全用于高壓氣瓶
• 出口壓力范圍：從0-15~0-250 PSIG，應用范圍廣
• 壓力表：483系列無入口壓力表、有出口壓力表，484系列無入口壓力表、有出口壓力表；485系列入口/出口均有壓力表，485系列入口/出口均有壓力表
483系列、484系列、485系列、486系列典型應用
• 超大流量、大宗氣體分布系統、氣相液相分析
• 高純載氣、零點和刻度校準、高純氣室增壓
• 液化烴類氣體控制、低溫氣體控制
483系列、484系列、485系列、486系列材質
• 閥體：483、485—黃銅棒料；484、486—316L不銹鋼棒料
• 閥帽：鍍鉻壓鑄鋅
• 膜片：316L不銹鋼
• 閥座：PCTFE
• 過濾器：40μm 316L不銹鋼
• 內部密封：PTFE
• 壓力表：483、485—2”直徑黃銅，484、486—2”直徑不銹鋼
483系列、484系列、485系列、486系列技術參數
• 最大入口壓力：3000 PSIG
• 最大出口壓力：0~250 PSIG
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-8scc/sec
• 流量系數 Cv = 1.0
• 接口：½”FNPT(入口/出口)，¼”FNPT(壓力表/安全閥)
• 重量：483-3001-TF8(2.17kg)，484-3011-TF8(2.05kg)，485-3311-580(2.65kg)，486-3311-580(2.30kg)
483、484、485、486系列的不同點
| 483系列 | 484系列 | 485系列 | 486系列 | |
| 閥體 | 黃銅棒 | 316L不銹鋼 | 黃銅棒 | 316L不銹鋼 |
| 壓力表 | 2"(50mm)直徑黃銅 | 2"(50mm)直徑不銹鋼 | 2"(50mm)直徑黃銅 | 2"(50mm)直徑黃銅 |
| 壓力表接口 | 無入口壓力表，有出口壓力表 | 有入口/出口壓力表 | ||
| 裸閥體接口 | 1/2“FNPT(入/出口)、1/4"FNPT(壓力表、安全閥) | 1/2“FNPT(入/出口)、1/4"FNPT(壓力表、安全閥、輔助入口) | ||
| 重量 | 約2.17kg | 約2.05kg | 約2.7kg | 約2.3kg |
483、484、485、486系列圖片：

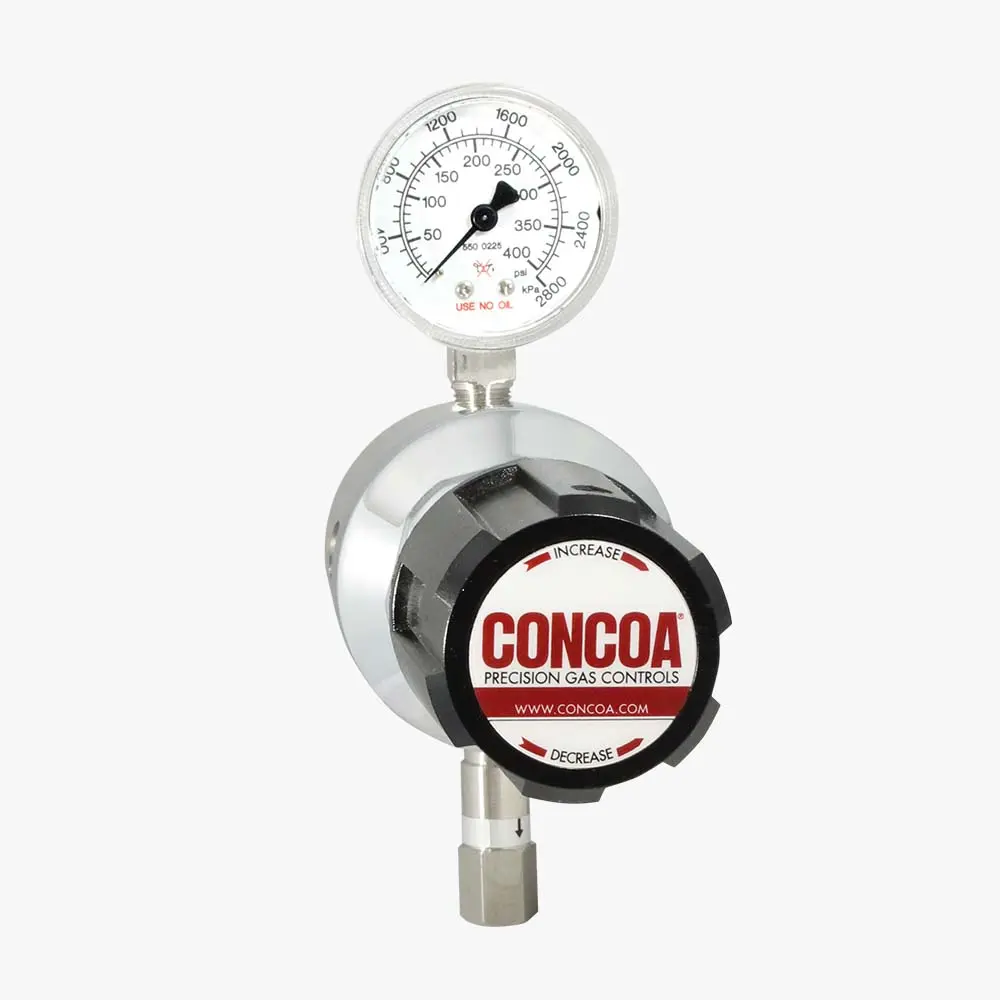

4832001-01-000

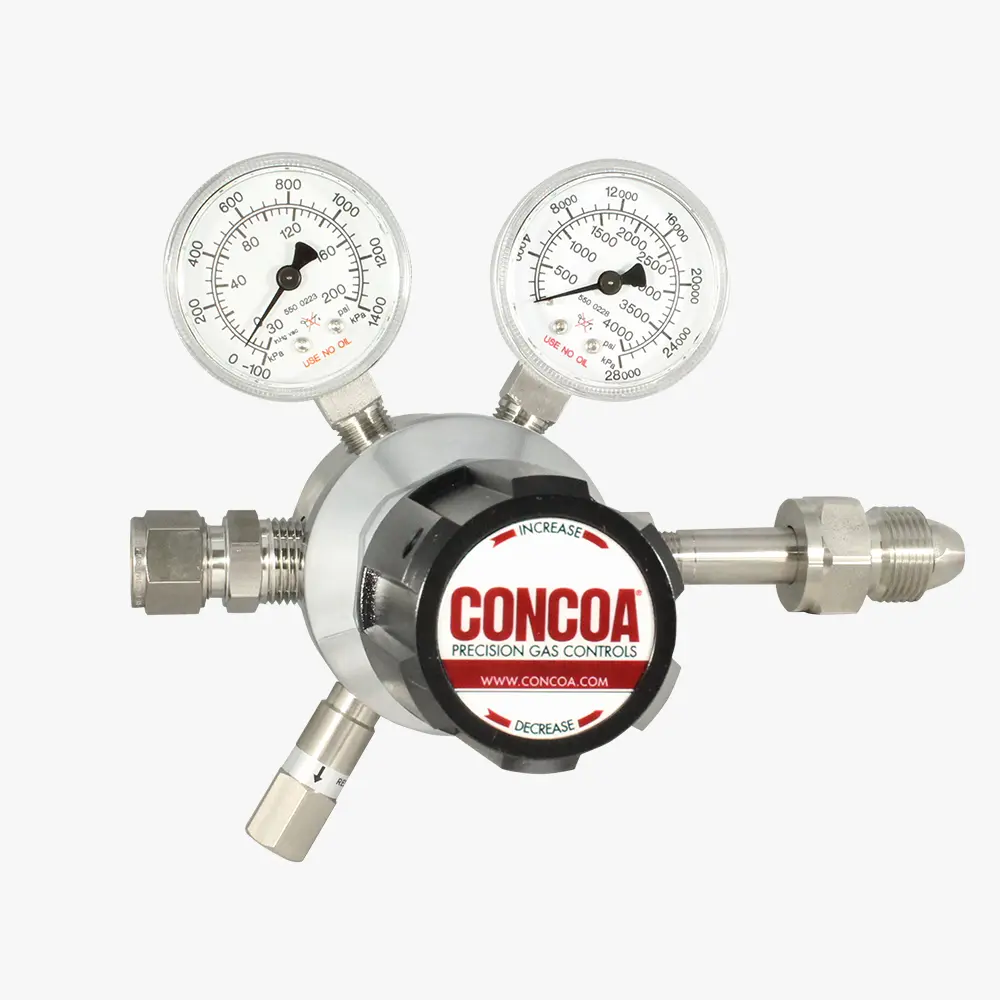

4844006-01-000

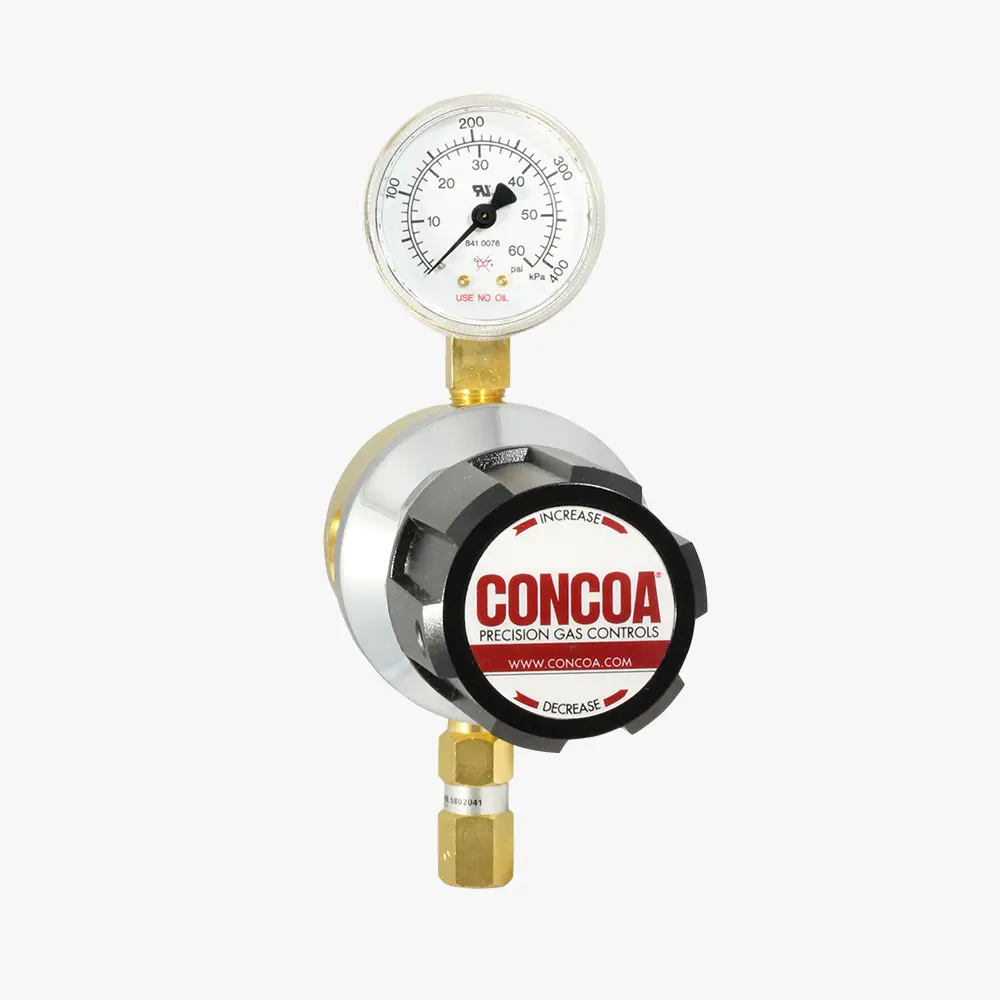

4853311-01-580

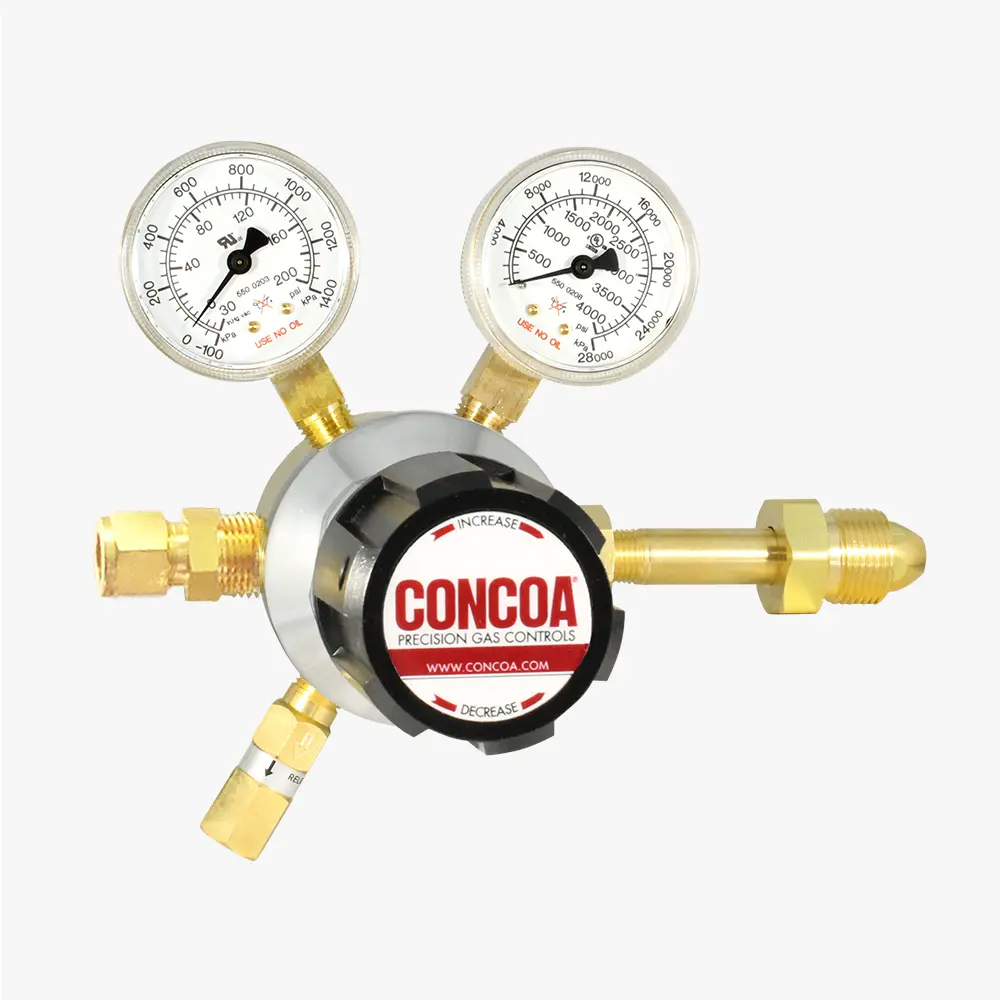

48633P1-01-580
選型信息表
| 483 | A | B | C | D | - 入口 | 選項 |
| 484 | 出口壓力 出口壓力表 | 入口壓力表 | 出口組件 | 裝配/壓力表 | 入口接頭 | 安裝選項 |
| 485 | 1: 0~15 30"~0~30 PSIG | 0: 無 | 0: ½” FNPT | 0: 裸閥體 | 000: ½” FNPT | B: 協議報警站，帶壓力開關表 |
| 486 | 2: 0~40 30"~0~60 PSIG | 3: 0-4000 PSIG | 1: ½”卡套 | 1: 標準裝配 | TF8: ½” 管 | C: 協議切換站 |
| 系列 | 3: 0~120 30"~0~200 PSIG | 5: 0-1000 PSIG | 5: 針閥¼" NPT | (PSIG/kPa壓力表) | M12: 12mm管 | E: 協議報警站，帶本安傳感器，用于危險環境 |
| 4: 0~200 0~400 PSIG | 6: 0-300 PSIG | P: 12mm卡套 | 2: 標準裝配 | H: 協議切換站，帶壓力開關表 | ||
| 5: 0~250 0~400 PSIG | 7: 0-200 PSIG | (bar/PSIG壓力表) | J: 協議報警站，帶一般傳感器，用于非危險環境 | |||
| 9: 0-600 PSIG | 6: 鏡像裝配 | K: 協議切換報警站，帶一般傳感器，用于非危險環境 | ||||
| (PSIG/kPa壓力表) | M: 協議站 | |||||
| 7: 鏡像裝配 | Q: 協議吹掃站* | |||||
| (bar/PSIG壓力表) | 485、486系列 | X: 協議切換報警站，帶本安傳感器，用于危險環境 | ||||
|
483、484 |
484系列 |
可用CGA、DIN477 | * 不適合4500PSIG最大入口壓力 | |||
| 和BS341接頭 | 483、484系列無安裝選項 |
