540系列備份面板，高純氣體備用面板
規格：540系列, 圖示型號540200B-01-001
單位：臺
瀏覽次數：4503
性能標簽：

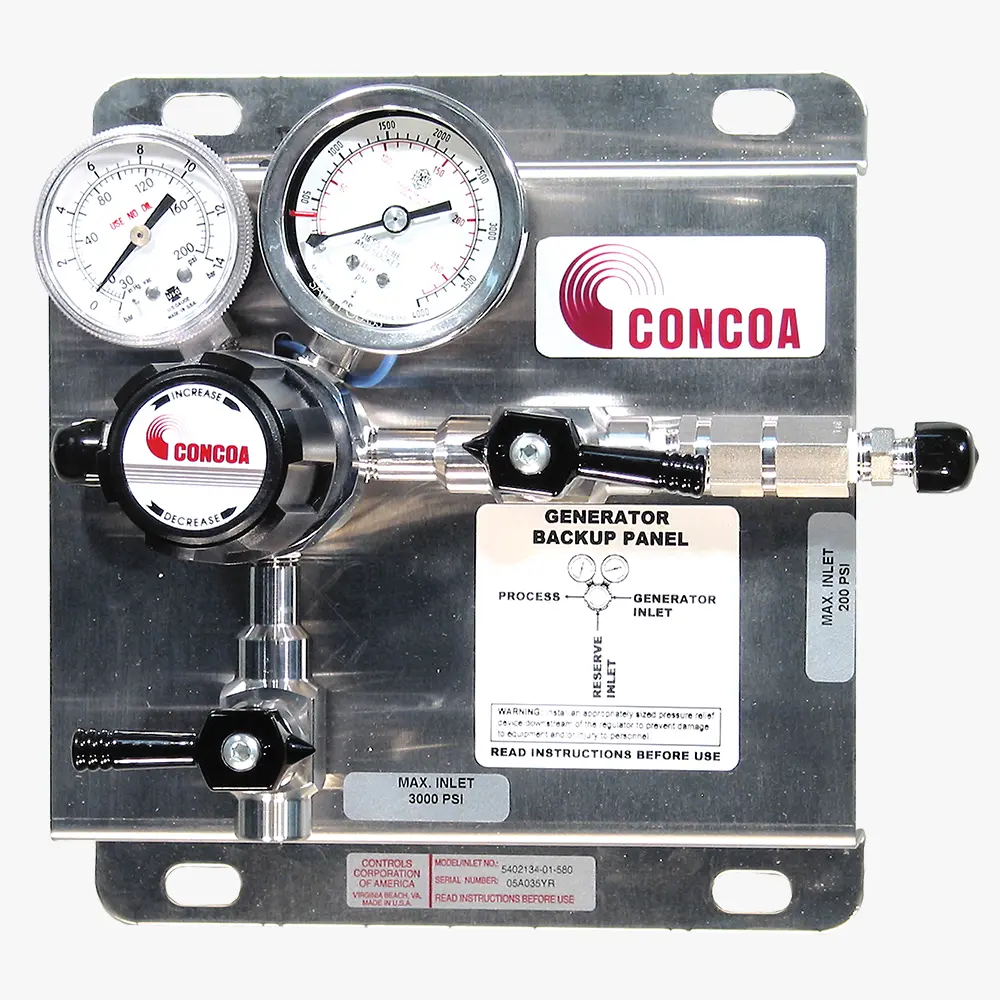

540系列備份面板，高純氣體備用面板, 圖示型號540200B-01-001
產品詳細描述
540系列備用面板旨在為可能因故障、正常維護或電源故障而停止供應氣體的主備用系統提供備用氣體。如果主系統的壓力降至調壓閥的設定壓力以下，應急儲備系統會自動向下游系統供氣，以避免流量中斷。540系列備用面板具有可選報警功能，可以在系統切換到備用或備用內容變低時發出信號。
540系列發生器備份面板用于給氣體發生器提供儲備氣體。如果有氣能損失，或者如果氣體發生器不能給系統提供充足的氣體，儲備氣體就會自動啟動并不間斷供氣。當發生器能夠給系統供氣時，儲備氣體關閉。備份面板可用于氮氣、空氣和氫氣，可以是黃銅也可以是316不銹鋼結構。如帶可用的遠程報警包，系統可以在儲備氣體啟動或較低時發出報警信號。
特征
- 可調節的調壓閥壓力允許用戶設置備用裝置應有的壓力
- 自動激活可確保關鍵氣體不間斷地供應到其工藝中
- 初級和次級上的截止閥能夠隔離和斷開任何一條管線
- 主氣源上的止回閥可防止回流
- 可選的入口的帶壓力開關的壓力表和遠程報警允許用戶設置報警，以便在系統切換到備用氣源或備用氣體變低時激活
材料
- 調壓閥體：黃銅或316L不銹鋼棒料
- 閥帽：黃銅或鍍鉻黃銅棒料
- 閥座: PTFE (3000 PSIG)
- 過濾器：10μm 燒結黃銅濾網或316L專利不銹鋼網孔
- 膜片和豬尾管：316L不銹鋼
- CGA連接：黃銅或316L不銹鋼，帶止回閥
- 止回閥 閥座：Viton®
- 面板：304 不銹鋼
技術指標
- 最大入口壓力：300PSIG(210BAR)
- 溫度范圍：-40°F至140°F（-40°C至60°C）
- 壓力表：直徑2英寸（50毫米）的黃銅或316L不銹鋼
- 氦氣泄漏完整性：1 x 10-9scc/sec
- 可調壓力范圍：0-150PSIG（0-10BAR）或150-500PSIG（10-34BAR）
- Cv:0.1
- 重量：6.5磅（2.95公斤）黃銅；7.25磅（3.29公斤）不銹鋼
- 調節器主體：黃銅或316L不銹鋼棒材
- 閥蓋：黃銅或鍍鉻黃銅棒
- 閥座：PTFE
- 過濾器：10微米燒結青銅網或專利316L不銹鋼網
- 調節器隔膜：316L不銹鋼
- 氣缸連接：黃銅或316L不銹鋼，帶止回閥
- 止回閥座：FKM或氯丁二烯
- 面板：304不銹鋼
- 符合性：清潔度達到或超過CGA G-4-1；2014/68/EU版；ANSI/ASME B40.1；CRN OH5216.5
選型信息
| 540 | A | B | C | D | -CON |
| 系列 | 材料 | 備用氣瓶數量 | 軟件類型 | 裝備及壓力表 | 軟管 |
| 1: 黃銅150 PSIG (10 BAR)最大出口 | 1: 1個氣瓶帶隔膜閥 | 0:無豬尾管 | 1: 0-4000 PSIG/28,000 kPa壓力表，無報警功能 | CGA DIN 477 | |
| 2: 316L 不銹鋼150 PSIG (10 BAR)最大出口 | 2: 2氣瓶匯流排 | 2:24”柔性316不銹鋼,帶止回閥 | 2: 0-275 BAR/0-4000 PSIG壓力表，無報警功能 | BS 341 | |
| 3: 黃銅500 PSIG (34 BAR)最大出口 | 3: 3氣瓶匯流排 | 3:36”柔性316不銹鋼,帶止回閥 | 4: 0-275 BAR/0-4000 PSIG壓力表，帶壓力開關及110/220 VAC遠程報警 | 及其它可用接頭 | |
| 4: 316L不銹鋼500 PSIG (34 BAR)最大出口 | 4: 4氣瓶匯流排 | 6:72"柔性316不銹鋼,帶止回閥 | 9: 0-275 BAR/0-4000 PSIG壓力表，帶壓力開關，無遠程報警 | ||
| 5: 5氣瓶匯流排 | |||||
| 6: 6氣瓶匯流排 | |||||
| 7: 7氣瓶匯流排 | |||||
| 8: 8氣瓶匯流排 | |||||
| 9: 9氣瓶匯流排 | |||||
| 0: 10氣瓶匯流排 | |||||
| A: 11氣瓶匯流排 | |||||
| B: 12氣瓶匯流排 | |||||
| C: 13 氣瓶匯流排 | |||||
| D: 14 氣瓶匯流排 | |||||
| E: 15氣瓶匯流排 | |||||
| W:隔膜閥，帶 ¼" FPT接口 | |||||
| Y:隔膜閥，帶匯流排接頭 |
