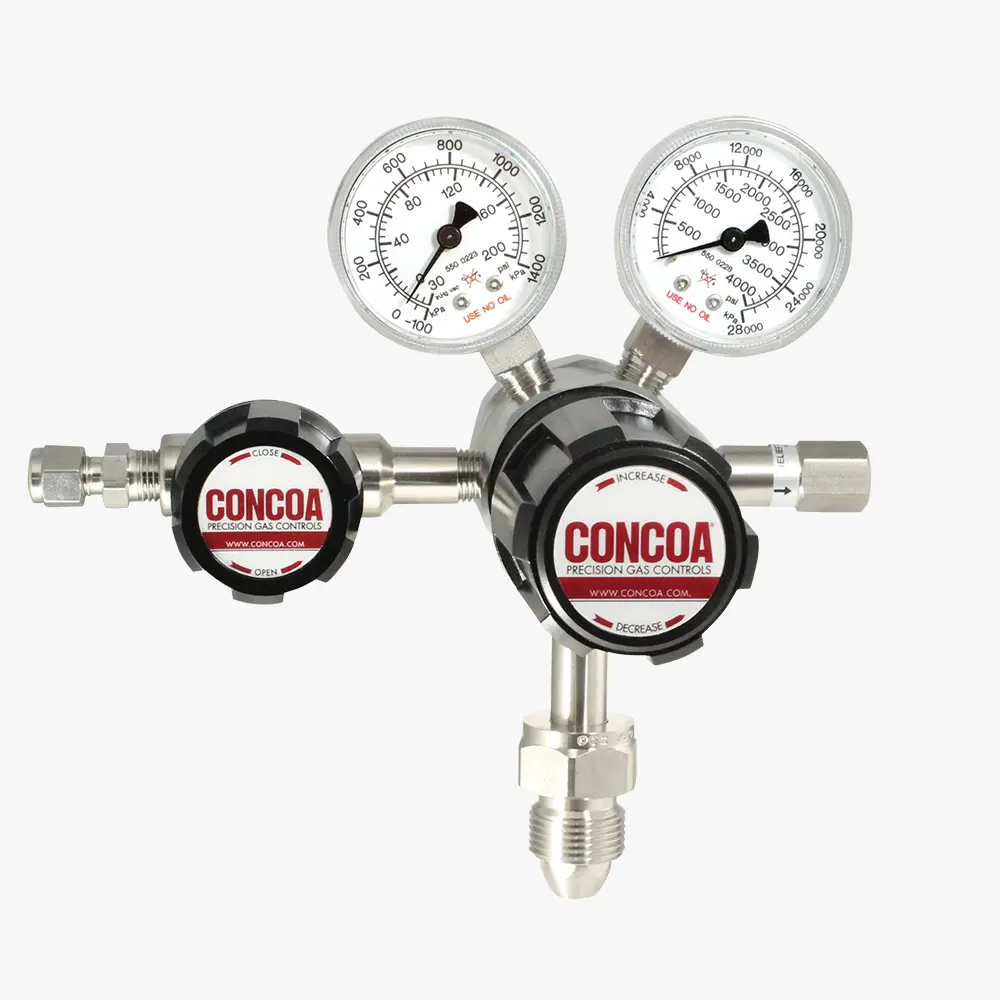

415系列超高純底部入口氣瓶減壓閥
規格：圖示型號4153311-01-580
單位：
瀏覽次數：126
性能標簽：
415系列超高純底部入口氣瓶減壓閥, 5個接口, 最高入口壓力4500PSIG
產品詳細描述
415系列調壓閥為超高純度氣體（包括腐蝕性和有毒氣體）提供初級壓力控制。兩級調壓可最大限度地減少因入口壓力變化（如供應氣瓶耗盡）引起的壓力變化。CONCOA的415系列調節器可以直接安裝在頂部出口氣瓶上，也可以使用支架安裝，并通過柔性軟管連接到氣源。
主要特征
- 金屬對金屬膜片密封可防止氣體污染
- CAPSULE®閥座設計在兩級都具有完整的360°過濾功能
- 前、后面板均可安裝，便于安裝
- 管道式安全閥安全排放廢氣
- 光譜氦氣泄漏檢查驗證泄漏完整性
- 潔凈室組件消除了安裝時的污染
- 可捕獲通氣口的閥帽可防止在不太可能發生的膜片故障的情況下漏氣
主要性能
- 最大入口壓力(裸閥)：3000PSIG(210巴)；3500PSIG(240巴)可選；或4500PSIG(310巴)可選
- 主閥：316L不銹鋼棒材
- 閥帽：鍍鉻黃銅閥桿
- 壓力表：直徑2英寸（50毫米）的不銹鋼
- 閥座：PTFE；帶3500 PSIG（240巴）或4500 PSIG（310巴）入口選項的PCTFE
- 過濾器：專利10微米316不銹鋼網
- 溫度范圍：-40°F至140°F（-40°C至60°C）
- 膜片：316L不銹鋼
- Cv:0.1
- 氦氣泄漏完整性：1 x 10-9scc/sec
- 內部密封：PTFE
- 接口(裸閥)：1/4"FNPT
- 符合性：清潔度達到或超過CGA G-4.1；ANSI/ASME B40.1；2014/68/EU版；CRN OH5216
訂貨信息
| 415 | A | B | C | D | -CON | |
| 系列 | 出口壓力 | 出口壓力表 | 入口壓力表 | 出口裝配 | 裝配及壓力表 | 入口連接 |
| 1: 0-15 PSIG (0-1 BAR) | 30"-0-30 PSIG/-1-0-2 BAR | 0: 無 | 0: 1/4“FPT口 | 0: 裸閥 | 000: 1/4"FNPT | |
| 2: 0-50 PSIG (0-3.5 BAR) | 30"-0-100 PSIG/-1-0-7 BAR | 3: 0-4000 PSIG/ 0-275 BAR |
1: 1/4"MPT | 1: 清潔室裝配(PSIG/kPa壓力表) | TF2: 1/8"管 | |
| 3: 0-100 PSIG (0-7 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 5: 0-1000 PSIG/ 0-70 BAR |
2: 1/4“管接頭 | 2: 清潔室裝配(BAR/PSIG壓力表) | TF4: 1/4"管 | |
| 4: 0-250 PSIG (0-17 BAR) | 0-400 PSIG/0-27 BAR | 6: 0-300 PSIG/ 0-21 BAR |
3: 隔膜閥 1/4“管接頭 | TF6: 3/8"管 | ||
| 7: 0-150 PSIG (0-10 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 7: 0-400 PSIG/ 0-27 BAR |
4: 隔膜閥 1/4"MPT | M06: 6mm管 | ||
| E: 0-350 PSIG (0-24 BAR) | 0-400 PSIG/0-27 BAR | 8: 0-6000 PSIG/ 0-415 BAR* |
5: 針閥1/4"MPT | CGA DIN 477 | ||
| G: 0-4000 PSIG/ 0-275 BAR† |
6: 1/8“管接頭 | BS 341及 | ||||
| *最大入口壓力4500PSIG (310 BAR) | 7: 3/8“管接頭 | 其它可用接口 | ||||
| 帶PCTFE閥座CAPSULE。 | 8: 隔膜閥 1/8“管接頭 | |||||
| †最大入口壓力3500PSIG (240 BAR) | 9: 隔膜閥 1/4“FPT | |||||
| 帶PCTFE閥座CAPSULE。 | M: 6 mm管接頭 |
