414系列超高純氣體減壓閥, 氣體從底部進入

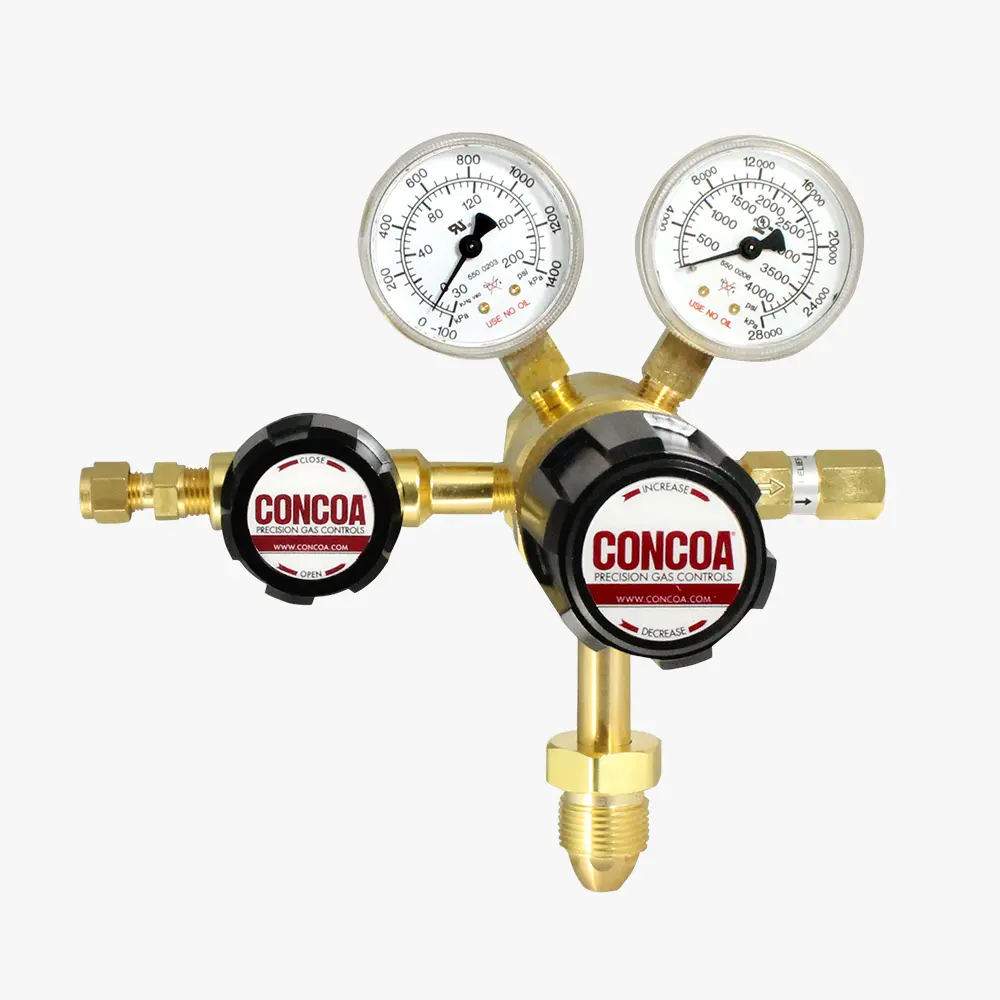

規格：圖示型號4143331-01-580
單位：
瀏覽次數：102
性能標簽：
414系列超高純氣體減壓閥, 氣體從底部進入, 圖示型號4143331-01-580,
產品詳細描述
414系列調壓閥為非腐蝕性、超高純度或液化氣體提供初級壓力控制。兩級壓力調節可最大限度地減少因入口壓力變化（如供應氣瓶耗盡）引起的壓力變化，使414系列雙級減壓閥成為恒定輸送壓力至關重要的應用的理想選擇。為了系統的靈活性，CONCOA 的414系列調壓閥可以直接安裝在頂部出口氣瓶上，也可以使用支架安裝，并通過柔性軟管連接到源。
主要特征
- 金屬對金屬隔膜密封可防止氣體污染
- CAPSULE®閥座設計在兩級都具有完整的360°過濾功能
- 前后面板可安裝，便于安裝
- 管道式安全閥安全排放廢氣
- 光譜氦氣泄漏檢查驗證泄漏完整性
- 潔凈室組件消除了安裝時的污染
- 可捕獲排氣口的閥帽可防止在膜片故障這種不太可能的情況下暴露
主要性能
- 最大入口壓力（裸體）：3000PSIG(210BAR)；3500PSIG(240BAR)可選；或4500PSIG(310BAR)可選
- 主閥：黃銅棒材
- 閥帽：黃銅棒材
- 壓力表：直徑2英寸（50毫米）的黃銅
- 閥座：PTFE；帶3500 PSIG（240巴）或4500 PSIG（310巴）入口選項的PCTFE
- 過濾器：10微米燒結青銅
- 溫度范圍：-40°F至140°F（-40°C至60°C）
- 膜片：316L不銹鋼
- Cv:0.1
- 氦氣泄漏完整性：1 x 10⁻scc/sec
- 內部密封：PTFE
- 接口(裸體)：1/4英寸FNPT
- 符合性：清潔度達到或超過CGA G-4.1；ANSI/ASME B40.1；2014/68/EU版；CRN OH5216.5R2
主要應用
- EPA協議氣體
- 高純載氣
- 氣相色譜和液相色譜
- 零點、量程和校準氣體
- 高純室增壓
訂貨信息
| 414 | A | B | C | D | -CON | |
| 系列 | 最大出口壓力 | 出口壓力表 | 入口壓力表 | 出口裝配 | 裝配/壓力表 | 入口接頭 |
| 1: 0-15 PSIG (0-1 BAR) | 30"-0-30 PSIG/-1-0-2 BAR | 0: None | 0: 1/4" FNPT口 | 0: 裸閥體 | 000: 1/4" FNPT | |
| 2: 0-50 PSIG (0-3.5 BAR) | 30"-0-100 PSIG/-1-0-7 BAR | 3: 0-4000 PSIG/ 0-275 BAR |
1: 1/4" MNPT | 1: 潔凈室裝配(PSIG/kPa壓力表) | TF2: 1/8" 管 | |
| 3: 0-100 PSIG (0-7 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 5: 0-1000 PSIG/ 0-70 BAR |
2: 1/4" 管接頭 | 2: 潔凈室裝配(BAR/PSIG壓力表) | TF4: 1/4" 管 | |
| 4: 0-250 PSIG (0-17 BAR) | 0-400 PSIG/0-27 BAR | 6: 0-300 PSIG/ 0-21 BAR |
3: 隔膜閥1/4"管接頭 | TF6: 3/8" 管 | ||
| 7: 0-150 PSIG (0-10 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 7: 0-400 PSIG/ 0-27 BAR |
4: 隔膜閥1/4" MNPT | M06: 6mm管 | ||
| E: 0-350 PSIG (0-24 BAR) | 0-400 PSIG/0-27 BAR | 8: 0-6000 PSIG/ 0-415 BAR* |
5: 針閥1/4" MNPT | CGA | ||
| G: 0-4000 PSIG/ 0-275 BAR† |
6: 1/8"管接頭 | DIN 477 | ||||
| *最大入口壓力4500PSIG | 7: 3/8"管接頭 | BS341 | ||||
| 帶PCTFE閥座CAPSULE®. | 8: 隔膜閥1/8"管接頭 | 及其它可用接頭 | ||||
| †最大入口壓力3500PSIG | 9: 隔膜閥 1/4" FNPT | |||||
| 帶PCTFE閥座CAPSULE®. | A: 3/8" BSP右手側接頭 | |||||
| B: 隔膜閥3/8" 管接頭 | ||||||
| C: 3/8" BSP左手側接頭 | ||||||
| D: 6mm黃銅寶塔接頭 (不適合A=4或5) | ||||||
| G: 1/8"不銹鋼管接頭 | ||||||
| H: 1/4"不銹鋼管接頭 | ||||||
| M: 6mm管接頭 | ||||||
| S: 隔膜閥6mm管接頭 |
